Mesin Pembuat Lubang dan Alur Timing Belt

Mesin pembuat lubang dan alur timing belt Bayrich digunakan untuk membuat lubang dan alur pada timing belt.
Untuk membuat lubang dan lekukan pada timing belt biasanya memiliki fungsi sebagai berikut :
1. Fungsi hisap udara: timing belt berlubang, yang dapat menyedot produk dengan baik saat peralatan sedang berjalan.
2. Pemasangan aksesoris yang nyaman: timing belt dapat dipasang dengan mur, yang dapat memperbaiki produk atau memasang perlengkapan tanpa mempengaruhi pengoperasian timing belt.
3. Fungsi drainase: sabuk sinkron karet dilubangi untuk membersihkan waktu pengangkutan produk.
4. Fungsi pemosisian yang akurat: sabuk sinkron dapat ditekan searah jarum jam atau memanjang, yang dapat digunakan sebagai fungsi transmisi atau pemasangan aksesori yang akurat.

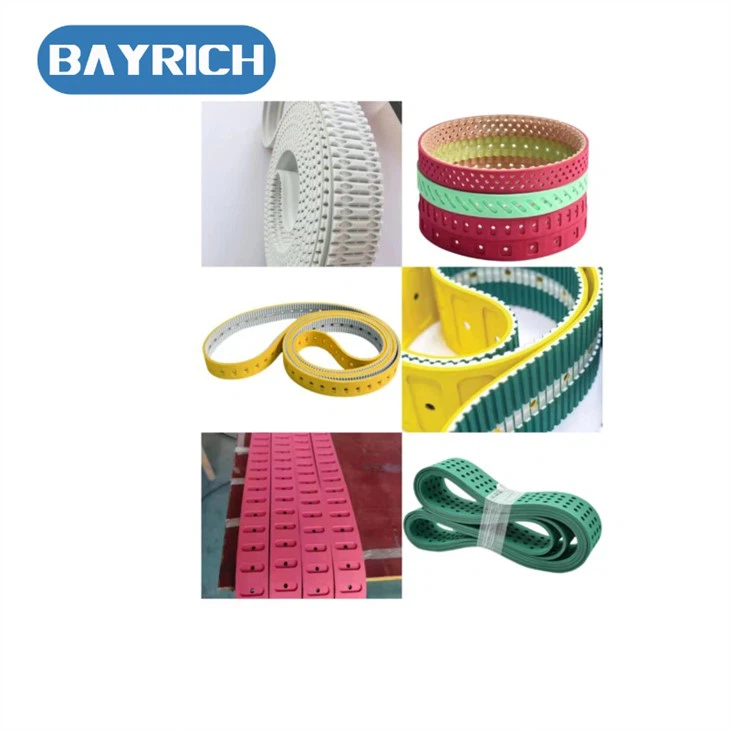

Mesin pembuat lubang dan alur timing belt Bayrich dapat melubangi dan membentuk alur seperti: bulat, persegi, berlian, kerucut, oval, dan berbagai bentuk yang dibutuhkan oleh pelanggan.

Kirim permintaan

Deskripsi

Fitur

1. Multifungsi, bisa mendesain berbagai pola lubang dan alur.

2. Meja kerja ukiran tertutup sepenuhnya, tenang, tahan debu dan mengurangi kebisingan.

3. Operasi CNC, Menghemat waktu dan tenaga.

4. Kualitas pembuatan lubang dan alur terjamin dan tidak ada duri.

5. Akurasi posisi lubang dan alur.

Lembar Data Teknis

Model	ZR200S
Kekuatan	800W
Kecepatan rotasi	24000r/M
Lebar maksimum	200mm
Perimeter Maksimum	6000mm
Perimeter Minimal	500mm
Akurasi posisi	ditambah /-002mm
Pedang	3-6mm
Format pesanan	Kode-G HPLG3D
Pakan tinggi	150mm
Kecepatan rentang kosong maksimum	5000 mm/mnt
Kecepatan kerja	3500 mm/mnt
Berat	150kg
Ukuran mesin	380010001700mm

Detil Mesin

Perangkat pengeboran lubang dan alur otomatis efisiensi tinggi untuk timing belt.

1. Melalui motor yang disetel, batang sekrup dan mur bola, motor menggerakkan gigi penggerak untuk berputar, sehingga penggerak melalui gigi bawah menggerakkan batang sekrup untuk berputar, sehingga batang sekrup menggerakkan sabuk sinkron untuk mendekati beberapa pemotong lubang melalui mur bola dan pelat bergerak, sehingga beberapa pemotong lubang dapat secara bersamaan meninju sabuk sinkron, sehingga mencapai efek efisiensi tinggi dari pengeboran sabuk waktu.

2. Melalui roda gigi yang digerakkan dan poros transmisi, roda gigi yang digerakkan disambungkan dengan roda gigi penggerak, sehingga sejumlah roda gigi yang digerakkan yang menyatu satu sama lain menggerakkan sejumlah pemotong lubang untuk berputar, dan pemotong lubang menekan sabuk sinkron sementara juga memutar dan memotong, untuk mencegah burring pada permukaan bagian dalam lubang, sehingga mencapai efek akurasi pengeboran sabuk sinkron yang tinggi dan meningkatkan kualitas pengeboran sabuk sinkron.

3. Melalui set silinder, pelat ekstrusi dan pelat pendukung, pelat pendukung digunakan untuk memberikan referensi pemosisian untuk sabuk sinkron, dan kemudian silinder menggerakkan pelat ekstrusi untuk bergerak, sehingga pelat ekstrusi dan pelat bergerak terjepit dan memperbaiki sabuk sinkron, membuat posisi sabuk sinkron akurat, sehingga mencapai efek posisi perforasi yang akurat dari sabuk waktu.

4. Melalui bilah geser yang disetel, pelat bergerak meluncur pada dua batang geser melalui lubang geser, yang membuat pelat bergerak menggerakkan sabuk sinkron untuk bergerak lebih stabil, dan mencegah jitter saat sabuk waktu ditekan, sehingga realisasi lebih lanjut efek akurasi pengeboran yang tinggi dari timing belt.
